MacBookPro の SSD + HDD 化

MacBookPro 17-inch Early 2008 に SSD と HDD を乗せた。

SSD は Sillicon Power の128GB のものを購入 ( SP128GBSS2T10S25, Amazon で 6.5 K 円程)。

これまで使っていた HDD は半年前に I/O Error が出たこともあったが、ディスクユーティリティで修復後はエラーメッセージはでず、問題なく使えていたので、引き続き利用することにした。

HDD を入れることために ATA(IDE) の光学ドライブを外して、ATA(IDE) <=> SATA のコンバータを搭載した HDD マウンターを買った（送料込みで $14）。

Shenzhen E-Sun Electronic Co., Limited  の製品。Allibaba.com を通じて注文。注文 2 日後にshipment の連絡があり、そこから 11 日で到着。箱をエアーでくるんで、それを茶色のビニールテープでぐるぐる巻きに。中国語の紙が張られていて、よくわからないが Gift のところにチェックがついていた。

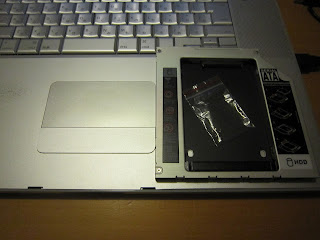

箱から出したところ

マウンターの蓋を外してみた。基盤の表は 6 pin の IC が一個と細かい部品のみ。基盤裏にIDE-SATA の変換チップが入っていると思われる。こんどさらに HDD を載せかえることがあれば見てみよう。左上が IDE のslim connector で右がSATA ソケット。











この後 HDD をこのマウンターの SATA 端子に繋ぐのはちょっと手間取った。HDD のSATA 端子がマウンター側になかなか入らず、ハンダ付けをはがすのではとビビりながら接続。この辺は値段相応といったところか。厚さ 9.5 mm のマウンターに 9.5mm の HDD を乗せると厚みは9.5mm より少しはみ出す。最後に蓋をする際、HDD がキーボードパネルと干渉していたが強引にネジ止めした。今後 HDD を入れ替えるとしたら、薄いタイプの HDD を買うことにしよう。思いのほか手間取り写真を撮るのを忘れてしまった。

SSD の Xbench

Results 148.64
System Info
Xbench Version 1.3
System Version 10.8.2 (12C54)
Physical RAM 4096 MB
Model MacBookPro4,1
Drive Type SPCC Solid State DiskB28
Disk Test 148.64
Sequential 89.34
Uncached Write 192.49 118.18 MB/sec [4K blocks]
Uncached Write 50.09 28.34 MB/sec [256K blocks]
Uncached Read 65.62 19.20 MB/sec [4K blocks]
Uncached Read 228.51 114.85 MB/sec [256K blocks]
Random 442.09
Uncached Write 445.89 47.20 MB/sec [4K blocks]
Uncached Write 237.55 76.05 MB/sec [256K blocks]
Uncached Read 1288.52 9.13 MB/sec [4K blocks]
Uncached Read 549.59 101.98 MB/sec [256K blocks]

システムを SSD に入れたので起動は非常に早くなった。電源を入れて、ログインプロンプトがでるまで25 秒。ログインしてブラウザを開くまでだと 45 秒程。アプリの起動も軽快。

HDD の Xbench

Results 32.59

System Info

Xbench Version 1.3

System Version 10.8.2 (12C54)

Physical RAM 4096 MB

Model MacBookPro4,1

Drive Type FUJITSU MHX2300BT FUJITSU MHX2300BT

Disk Test 32.59

Sequential 45.10

Uncached Write 49.27 30.25 MB/sec [4K blocks]

Uncached Write 45.36 25.67 MB/sec [256K blocks]

Uncached Read 41.78 12.23 MB/sec [4K blocks]

Uncached Read 44.61 22.42 MB/sec [256K blocks]

Random 25.51

Uncached Write 10.06 1.07 MB/sec [4K blocks]

Uncached Write 43.80 14.02 MB/sec [256K blocks]

Uncached Read 48.27 0.34 MB/sec [4K blocks]

Uncached Read 71.99 13.36 MB/sec [256K blocks]

前に OSX Lion で SATA につないでいた時の結果より、幾分数値がよくなった。載せかえる時に一度初期化したからか、バスが代ったからか、OS が上がったからか、たまたまなのか。よくわからない。

TimeMachine

TimeMachine が両ドライブのバックアップをちゃんと取ってくれるのか疑問だったが、杞憂だった。バックアップから除外しない限り、OS が認識したドライブは全て取ってくれるようだ。SSD と HDD はそれぞれ、MacSSD, MacHD とボリュームラベルを付けた。TimeMachine の SparseBundleImage を確認すると MacSSD と MacHD が一番上の階層に置かれていた。

MacHD にはホームディレクトリのみを置き、システムをインストした MacSSD にある /Users/username をそこへのシンボリックリンクとした。これで今のところ普通に使えている。

その他

I/O Error の出た HDD (300GB) は zero-out で初期化した。３時間程かかった。SSD では TRIM という機構が重要とのこと。今ひとつ理解していないが、TRIM Enablerをインストールして TRIM を有効にした。再起動後システムレポートで SSD ドライブの項目をみると有効となっていた。
